Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器
發布時間:2024-11-04 09:04:41 瀏覽:293

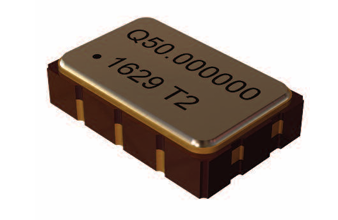

QTCV356系列VCXOs集成了5Vdc或3.3Vdc的時鐘方波發生器和微型條形AT石英晶體,封裝在一個低高度的陶瓷包內,鍍金接觸墊提供了良好的電氣連接。這些振蕩器的設計滿足了低電壓應用的需求,廣泛應用于槍械發射彈藥和系統、智能彈藥、儀器儀表、以太網/同步、SONET、微處理器時鐘等領域。
產品特性
寬頻率范圍:從1.000MHz到156.250MHz,。

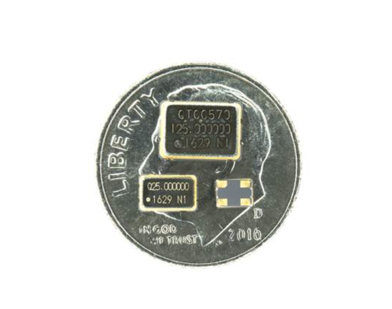

小尺寸:3.2 x 5mm的封裝。
邏輯類型:支持HCMOS、LVHCMOS、LVPECL邏輯。
供電電壓:5.0Vdc或3.3Vdc。
工作溫度范圍:從-40oC到+85oC。
三態輸出標準:支持Tri-State輸出。
密封陶瓷封裝。
基本和第三泛音設計。
軍事級篩選測試:符合MIL-PRF-55310標準。
無鉛、RoHS合規
應用場景:
槍械發射彈藥和系統
智能彈藥
儀器儀表
以太網/同步
SONET
微處理器時鐘
技術規格:
Parameters | QTCV356HC | QTCV356L | QTCV356P |
Output frequency range (Fo) | 1.544MHz—125.000MHz | 1.000MHz—150.000MHz | 78.000MHz—156.250MHz |
Logic | HCMOS | LVCMOS | LVPECL |
Supply voltage (Vdd) | 5.0Vdo±10% | 3.3Vde±5% | |
Absolute Pull Range(APR) | See Part Number on Page l | ||
Linearity | 5%typ. | ||
Operating temperature (Topr) | See Part Number on Page l | ||
Storage temperature(Tsto) | -62℃ to+125℃ | ||
Operating supply current (No Load) | 18mAtyp. |50mAmax. | 15mAtyp-|40mAmax. | 50mA typ. |90mAmax |
Symmetry (50%of ouput waveform) | 45/55% | ||
Riseand Fall times | 5ns max. | 0.3ns typ. |0.5ns max | |
Output Load | 15pF max | 50Q into Vdd-2V | |
Start-up time (Tstup) | 10ms max | ||
Output Enable/Disable (Vih/Vil) | 0.9*Vdd min./0.1*Vdd max. | ||
Control Voltage Range for Pul Range(Vc) | 0.5Vmin. |4.5Vmax | 0.3Vmin. |3.0V max | |
Control Voltage Input Impedance (Zin) | 1MQ min | 10MQ min | |
Control Voltage Modulation BW | 10kHz min | 20 kHz min | |
Period Jitter Typical Pk-Pk (61.44 MHz) RMS (61.44 MHz) | 23ps 3.0ps | N/A | |
Jitter,RMS(12kHz to 20MHz) | N/A | 0.2ps typ. |0.5ps max | |
Phase Noise Typical 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz | -63 dBc/Hz -97 dBc/Hz | (at 122.88 MHz) -68 dBc/Hz -98 dBc/Hz -125 dBc/Hz -148 dBc/Hz -157 dBc/Hz -157 dBc/Hz -167 dBc/Hz | |
-129 -144 -157 -159 -164 | dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz | ||
Aging | 10years aging included in Frequency Stability |

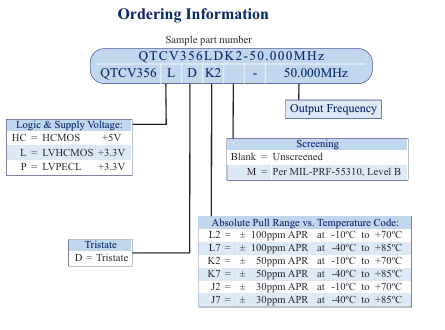

訂購信息:
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
