硅是硅片的主流市場，細分領域需求旺盛。就晶圓總需求而言，12英寸NAND和8英寸市場是核心驅動力。存儲用12英寸硅片占35%，其次是8英寸和12英寸邏輯片。產品銷售方面，存儲器約占27.8%，邏輯電路占33%，微處理器芯片和模擬電路分別占21.9%和17.3%。根據我們的預測，2016年下半年全球12英寸硅片需求量約510萬片/月，其中邏輯芯片130萬片/月，DRAM 120萬片/月，NAND 160萬片/月，其中norflash、CIS等需求100萬片/月；480萬片8英寸硅片的需求量為每月213片，12英寸硅片的需求量為每月62萬片。

據估計，存儲市場（包括NAND和DRAM）對12英寸晶圓的需求約占總需求的35%，8英寸晶圓約占總需求的27%，邏輯芯片用12英寸晶圓約占17%。從需求來看，目前對內存貢獻晶圓的需求量最大，其次是8英寸中低端應用。

在具體應用方面，12英寸以下、20nm以下的先進工藝性能較強，主要應用于移動設備、高性能計算等領域，包括智能手機主芯片、計算機CPU、GPU、高性能FPGA、ASIC等；14nm-32nm的先進工藝用于DRAM等應用，NAND閃存芯片、中低端處理器芯片、圖像處理器、數字電視機頂盒等；成熟的12英寸45-90nm工藝主要應用于性能要求稍低、成本和生產效率要求較高的領域，如手機基帶、WiFi、GPS、藍牙、NFC、ZigBee、nor flash芯片等，MCU等12英寸或8英寸90nm至0.15μm，主要用于MCU、指紋識別芯片、圖像傳感器、電源管理芯片、LCD驅動IC等8英寸0.18μm-0.25μm主要有非易失性存儲器，如銀行卡、SIM卡等，0.35μm以上主要包括MOSFET、IGBT等電源器件。

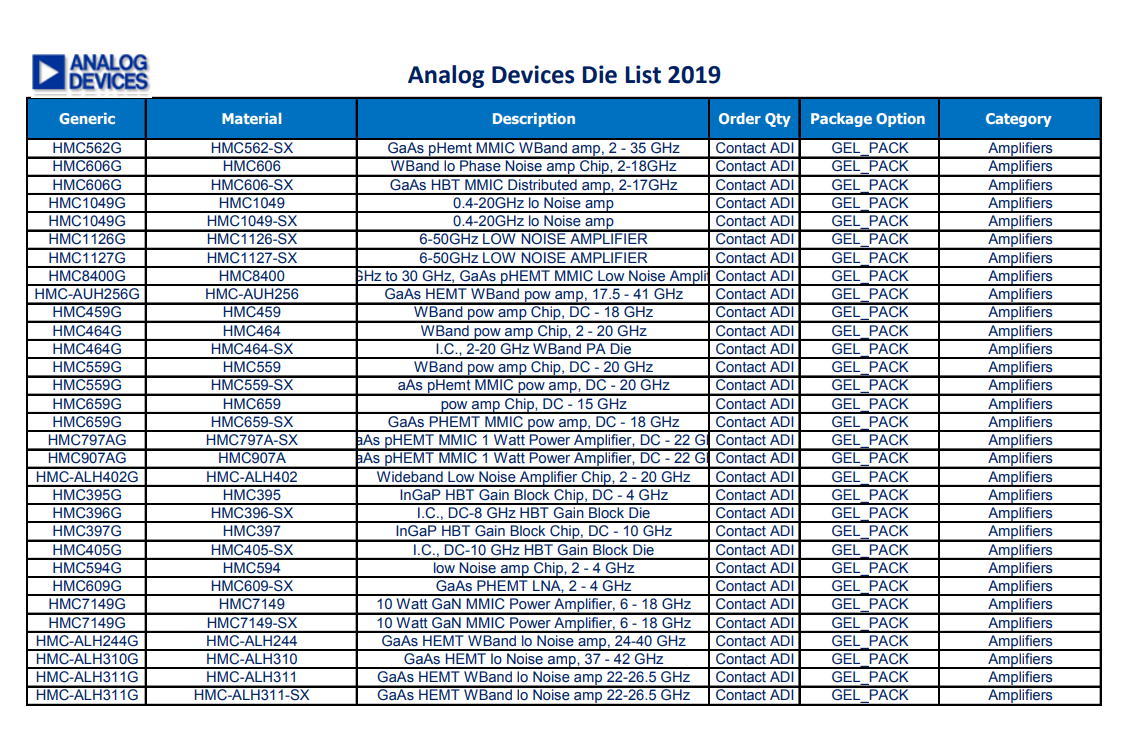

ADI公司又名亞德諾半導體技術（上海）有限公司是高性能模擬、混合信號和數字信號處理(DSP)集成電路(IC)設計、制造和營銷方面世界領先的企業，ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。

深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品華夫格，專業通道，歡迎合作。

詳情了解ADI Wafer產品請點擊： http ： //www.axhd19.com/public/brand/68.html

或聯系我們的銷售工程師： 0755- 83642657 QQ ： 2295048674
